Wkładka do drzwi — czy to cylindryczna, bębenkowa czy patentowa — to serce zamka. Jej właściwy dobór wpływa na wygodę użytkowania i poziom ochrony. Ten krótki wstęp ma jeden cel: jasno wyjaśnić, dlaczego najpierw warto zmierzyć, a dopiero potem kupować.
W poradniku doboru wkładki do zamka znajdziesz praktyczne informacje o wymiarach, materiałach i normach bezpieczeństwa, takich jak produkty Gerda czy klasyfikacje EN1303:2015. To instrukcja pomiaru wkładki, która pomoże uniknąć typowych błędów montażowych i estetycznych.
Przejdziemy przez główne wskazówki potrzebne przed zakupem: jakie wymiary zapisać, jakie narzędzia przygotować i na co zwrócić uwagę przy wyborze materiału czy dodatkowych funkcji. Zły rozmiar nie tylko utrudnia montaż — może też osłabić zabezpieczenia przeciwwyłamaniowe.
Kluczowe wnioski
- Prawidłowy pomiar wkładki to pierwsza zasada bezpieczeństwa.
- Znajomość długości wewnętrznej i zewnętrznej decyduje o komforcie montażu.
- Wybieraj sprawdzone marki i certyfikaty, np. Gerda.
- Materiał i mechanizm wpływają na trwałość — mosiądz i stal mają różne zalety.
- Ten artykuł to praktyczna instrukcja pomiaru wkładki i poradnik doboru wkładki do zamka.

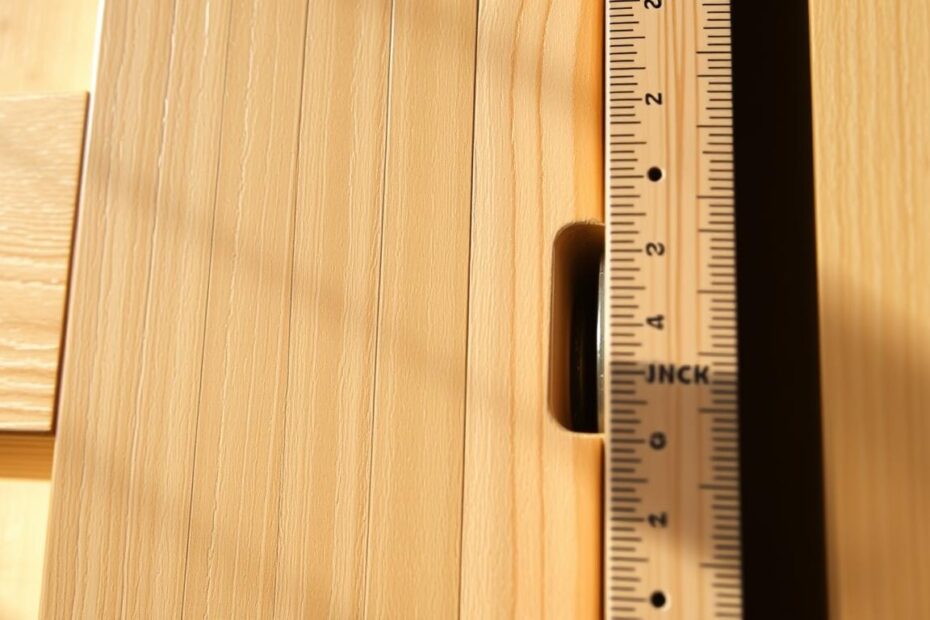

Jak zmierzyć wkładkę do drzwi
Podstawą pomiaru jest oś śruby mocującej wkładkę w zamku wpuszczanym. Od tej osi mierzymy odległość do końca wkładki po obu stronach. Tak ustalamy wymiary A i B.
Metoda „na drzwiach” jest prosta. Otwórz skrzydło, przyłóż miarkę do bocznej krawędzi drzwi i zmierz od osi śruby mocującej do krawędzi drzwi. Do wyniku dodaj grubość zastosowanego szyldu. Powtórz czynność dla drugiej strony.
Pomiar C to całkowita długość wkładki. Mierzysz ją jako odległość między tarczami zamka po obu stronach. Dla poprawności A + B musi równać się C. Gdy suma nie pasuje, zmierz ponownie, by uniknąć błędu.
W praktyce spotkasz wkładki symetryczne, na przykład 30/30 lub 45/45. Wkładki asymetryczne występują jako 30/45 lub 35/40. Przy modelach z gałką zapisz, po której stronie jest gałka, np. G30/40.
Istotne ograniczenie bezpieczeństwa: zewnętrzna część wkładki nie powinna wystawać poza szyld więcej niż 2–3 mm. Wystająca wkładka łatwiej poddaje się forsowaniu.
Gdy chcesz wykonać pomiar bez demontażu, zastosuj pomiar wkładki bez demontażu. Użyj cienkiej miarki i upewnij się, że oś śruby jest dobrze zlokalizowana. Powtarzaj pomiary, by potwierdzić wyniki.
| Element | Jak mierzyć | Typowy wynik | Uwaga |
|---|---|---|---|
| Wymiar A | Od osi śruby do zewnętrznego końca wkładki | np. 30 mm, 35 mm | Pomiary na drzwiach uwzględniają szyld |
| Wymiar B | Od osi śruby do wewnętrznego końca wkładki | np. 30 mm, 40 mm | Upewnij się, która strona to gałka |
| Wymiar C (całkowity) | Od tarczy do tarczy zamka po obu stronach | A + B, np. 60 mm, 75 mm | Sprawdź sumę A + B = C |
| Pomiar bez demontażu | Miarka przy bocznej krawędzi, oś śruby jako punkt odniesienia | Dokładność ±1–2 mm | Powtórz pomiar, by wyeliminować błąd |
Praktyczny krok po kroku: mierzenie bez demontażu i po demontażu
Ten praktyczny krok po kroku opis ułatwia szybkie i pewne określenie wymiarów wkładki. Zaczniemy od mierzenia bez demontażu, co sprawdza się przy szybkiej weryfikacji i podczas kontroli stanu zamka.
Mierzenie bez demontażu: otwórz drzwi i znajdź śrubę mocującą wkładkę przy osi zamka. Wykonaj trzy pomiary w mm: A — od osi śruby do krawędzi drzwi wraz z grubością szyldu, B — analogicznie z drugiej strony, C — całkowita długość wkładki od tarczy do tarczy. Sprawdź, czy A + B = C. Jeśli suma nie zgadza się, powtórz pomiary, zmieniając punkt odniesienia o kilka milimetrów, by wyeliminować błąd.
Mierzenie po demontażu daje większą precyzję i ułatwia dobór modelu. Aby zdjąć wkładkę, odkręć śrubę mocującą przy pomocy wkrętaka krzyżakowego. Włóż klucz, obróć go około 15° tak, by schować zabierak, a następnie wysuń wkładkę z obudowy.
Na zdemontowanej wkładce zmierz od środka otworu na śrubę do obu końców. Dodaj grubość szyldu, jeśli producent tego wymaga. Ten sposób pomiaru pozwala uniknąć błędów wynikających z nierówności drzwi lub przesunięć mechanizmu zamka.
Krótka instrukcja montażu i demontażu: odkręć śrubę, wysuń wkładkę, wykonaj pomiary, włóż nową wkładkę, ustaw klucz w pozycji neutralnej i dokręć śrubę mocującą. Gdy wkładka nie wychodzi, sprawdź pozycję zabieraka. W niektórych modelach konieczne będzie odkręcenie szyldu, by uzyskać pełny dostęp.
Uwaga dla użytkowników inteligentnych zamków, na przykład tedee: wymagany jest odpowiedni występ wewnętrzny wynoszący zwykle 3–7 mm. Weź ten parametr pod uwagę przy wyborze nowej wkładki i podczas instrukcja pomiaru wkładki, by uniknąć problemów z montażem urządzenia.
| Etap | Kroki | Narzędzia | Typowy błąd |
|---|---|---|---|
| Mierzenie bez demontażu | Otwórz drzwi, zlokalizuj śrubę, zmierz A, B, C, sprawdź sumę | Miarka, śrubokręt krzyżakowy | Nieprawidłowe odniesienie do osi śruby |
| Mierzenie po demontażu | Odkręć śrubę, schowaj zabierak kluczem, wysuń wkładkę, mierz długości | Miarka, klucz, śrubokręt | Pominięcie grubości szyldu wymaganej przez producenta |
| Montaż | Wsunięcie wkładki, ustawienie klucza, dokręcenie śruby | Śrubokręt | Zbyt luźne dokręcenie lub przesunięcie wkładki |
| Specjalne wymagania | Sprawdź występ wewnętrzny dla inteligentnych zamków | Instrukcja producenta, miarka | Nie uwzględnienie wymaganego występu (np. tedee) |
Wymiary wkładki do drzwi i typowe rozmiary
Najczęściej spotykane wymiary wkładek to wielokrotności co 5 mm. Przykłady to 30/30, 30/35, 35/35, 35/40, 40/40, 45/50 oraz 55/65. Producenci tacy jak Gerda czy Winkhaus oferują szeroki wybór rozmiarów.
Podstawowy wymiar u wielu marek to 30/30 mm. Później dostępne są przedłużenia co 5 mm, co ułatwia dopasowanie do grubości drzwi i szyldów. W praktyce oznacza to elastyczność podczas wymiany.
Przy pomiarze zawsze pamiętaj o grubości szyldu. Wymiary A i B odnoszą się do osi śruby mocującej, a nie do zewnętrznej krawędzi korpusu wkładki. Błędne odczytanie punktów pomiarowych prowadzi do niepasowania.
Wkładki z gałką wymagają wskazania strony gałki. Przy symetrycznych rozmiarach jak 35/35 strona nie ma znaczenia. W przypadku asymetrycznych, np. 35/45, złe wskazanie spowoduje, że gałka znajdzie się po niewłaściwej stronie drzwi.
Dla niestandardowych wymiarów dostępne są rozwiązania modułowe oraz zamówienia na wymiar. Przykładem modułowej oferty są systemy SLR Modular. Marka Gerda zapewnia doradztwo i możliwość zamówienia wkładek niestandardowych.
Prosty kalkulator wymiarów wkładki pomaga zsumować A + B = C z uwzględnieniem grubości szyldów. Taki kalkulator wymiarów wkładki minimalizuje ryzyko pomyłek przy zakupie i przyspiesza dobór właściwego produktu.
| Typ wymiaru (A/B) | Zastosowanie | Uwagi praktyczne |
|---|---|---|
| 30/30 | Drzwi o standardowej grubości | Najczęściej stosowany rozmiar bazowy |
| 30/35, 35/40 | Drzwi z jedną stroną grubszą z powodu szyldu | Umożliwia dopasowanie przy asymetrii |
| 40/40, 45/50 | Grubsze drzwi lub dodatkowe szyldy | Sprawdź długość osi śruby przed zamówieniem |
| 55/65 | Drzwi antywłamaniowe i drzwi wejściowe o nietypowej grubości | Warto rozważyć wkładki modułowe lub wykonanie na zamówienie |
| Warianty modułowe | Niestandardowe rozmiary | Systemy modułowe jak SLR Modular lub zamówienie indywidualne u Gerda |
Instrukcja pomiaru wkładki: narzędzia, błędy i najczęstsze pomyłki
Podstawowa instrukcja pomiaru wkładki zaczyna się od przygotowania narzędzi. Przydadzą się miarka lub suwmiarka, wkrętak krzyżakowy i klucz do zamka. Jako pomocne narzędzia warto mieć latarkę, papier i długopis do zapisu wymiarów.
Przed pomiarem zdejmij szyld i odkręć śrubę mocującą wkładkę. W wielu przypadkach lepiej zdjąć wkładkę i zmierzyć ją na stole. To upraszcza czynność i ogranicza najczęstsze błędy przy mierzeniu wkładki.
Mierz oddzielnie długości A i B od środka otworu montażowego do końców wkładki. Zapisuj wartości w milimetrach i sprawdź, czy A + B = C. To eliminuje pomyłki związane z mierzeniem całkowitej długości zamiast rozbicia na części.
Uwaga na grubość drzwi i szyldów. Zaniedbanie tej kwestii prowadzi do zakupu zbyt krótkiej lub zbyt długiej wkładki. Przy wkładkach z pokrętłem określ stronę gałki przed zakupem, by uniknąć problemów z montażem.
Jeśli wkładka nie wysuwa się po odkręceniu śruby, sprawdź pozycję klucza. Często zabierak blokuje wyjęcie; przekręć klucz o około 15° lub odkręć szyld i spróbuj ponownie. To typowa pułapka, o której warto pamiętać.
Do listy najczęstsze błędy przy mierzeniu wkładki dopisz brak sprawdzenia przeznaczenia produktu. Kupowanie wkładki bez uwzględnienia zastosowania zewnętrznego lub odporności na warunki atmosferyczne kończy się szybkim uszkodzeniem.
Wymiana w systemach master key wymaga dokładności. Przy masowych zamówieniach błędne wymiary generują koszty i problemy logistyczne. Zweryfikuj pomiary przed zamówieniem u producentów takich jak Gerda, ASSA Abloy czy AXA.
Dobre praktyki to mierzyć dwa razy, zapisać w mm i uwzględnić grubość szyldu. Skorzystaj z pomocy producenta, gdy masz wątpliwości co do wymiarów. To proste zasady, które znacznie redukują ryzyko pomyłek.
Specyficzne ryzyka obejmują wystającą za mocno wkładkę. Jeśli końcówka wystaje więcej niż 2–3 mm, zwiększa się ryzyko wyłamania. Przy montażu zwróć uwagę na dopasowanie do drzwi, by zachować bezpieczeństwo i estetykę.
Jak dobrać odpowiednią wkładkę do drzwi: bezpieczeństwo, materiał i funkcje
Wybór odpowiedniej wkładki zaczyna się od rozmiaru. Mierz długości A i B tak, by wkładka nie wystawała na zewnątrz więcej niż 2–3 mm. To podstawa przy decyzji, jak dobrać odpowiednią wkładkę do drzwi i uniknąć problemów z montażem.
Bezpieczeństwo ma pierwszeństwo. Szukaj modeli z certyfikaty bezpieczeństwa, na przykład zgodnych z normą EN1303:2015 i z atestami antywłamaniowymi. W praktyce warto rozważyć rozwiązania dostępne od Gerda lub PSG 40/40, które oferują podwyższoną ochronę.
Materiał wpływa na trwałość i odporność na korozję. Wkładka mosiężna, jak PSG 35/35, jest odporna na warunki atmosferyczne. Stalowe elementy i hartowane klucze zwiększają odporność na wyłamywanie i wiercenie.
Funkcje dodatkowe podnoszą komfort i bezpieczeństwo. Gałka od wewnątrz ułatwia użytkowanie w drzwiach wewnętrznych. System jednego klucza (master key) przydaje się w budynkach wielomieszkaniowych. Wybieraj klucze stalowe lub hartowane i modele z zabezpieczeniem przed wierceniem.
W praktycznym poradniku warto rozróżnić zastosowanie. Do drzwi zewnętrznych stosuj wkładki o wyższej klasie bezpieczeństwa i z dodatkowymi zabezpieczeniami antywłamaniowymi. Do drzwi wewnętrznych wystarczą standardowe wkładki wykonane z mosiądzu lub stopów.
Przy systemach wielowkładkowych kontroluj dokładność wymiarów i specyfikacje. Ten element jest kluczowy w poradnik doboru wkładki do zamka, by zachować spójność działania.
Przykłady praktyczne: wkładka cylindryczna do drzwi AXEL 35/35 z czterema stalowymi kluczami sprawdzi się w większości domów. Wkładki z gałką wybieraj po ustaleniu, po której stronie drzwi ma być gałka (np. G30/40).
Przed zakupem sprawdź kompatybilność z istniejącym zamkiem. W razie wątpliwości skontaktuj się z serwisem producenta Gerda, PSG lub Axel albo z fachowcem. To najpewniejszy sposób, by prawidłowo dobrać wkładkę i zachować bezpieczeństwo.
Montowanie i testowanie nowej wkładki po doborze rozmiaru
Przy montowaniu wkładki zacznij od wsunięcia klucza i ustawienia go tak, by zabierak był w pozycji umożliwiającej montaż. Następnie wsuń wkładkę do zamka tak, aby oś śruby mocującej była w linii z otworem. Dokręć śrubę mocującą w bocznej krawędzi zamka zgodnym ruchem śrubokręta.
W przypadku montaż wkładki cylindrycznej do drzwi z gałką upewnij się, że gałka znajduje się po właściwej stronie zgodnie z oznaczeniem G i wcześniejszym pomiarem. Jeśli instalujesz wkładkę do zamka inteligentnego, takiego jak tedee, sprawdź wymagany występ wewnętrzny 3–7 mm, by mechanizm działał poprawnie.
Testowanie nowej wkładki wykonaj od razu: wsuń i wyjmij klucz, sprawdź płynność obrotu oraz pracę rygli zamka. Zamykaj i otwieraj drzwi kilkukrotnie, kontrolując, by wkładka nie wystawała z szyldu więcej niż 2–3 mm. To także moment, by odwołać się do wcześniejszego rozdziału o tym, jak zmierzyć wkładkę do drzwi, gdyby wystąpiły wątpliwości co do wymiaru.
Jeśli klucz szoruje lub mechanizm pracuje z oporami, częściowo wysuń wkładkę, popraw ustawienie zabieraka i ponownie dokręć śrubę. W razie uporczywych problemów skonsultuj się z autoryzowanym serwisem producentów takich jak Gerda, PSG czy Axel. Prawidłowy montaż i systematyczne testowanie gwarantują bezawaryjną pracę przez lata.
